Echosonda działa trochę jak podwodny radar: wysyła impuls dźwiękowy, odbiera echo i zamienia je na obraz dna, roślinności oraz ryb. Żeby zrozumieć, jak działa echosonda, najlepiej patrzeć na nią jak na zestaw kilku elementów, które muszą pracować razem: przetwornika, ekranu, zasilania i odpowiednich ustawień. W tym artykule pokazuję nie tylko samą zasadę działania, ale też to, jak czytać obraz, jakie tryby naprawdę pomagają nad wodą i gdzie początkujący najczęściej tracą czytelność odczytu.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Podstawą działania jest pomiar czasu powrotu fali dźwiękowej odbitej od dna, ryb lub przeszkód.
- Największe znaczenie ma przetwornik, bo to on nadaje i odbiera sygnał.
- Częstotliwość i szerokość wiązki decydują o tym, czy zobaczysz większy obszar, czy więcej detali.
- Tradycyjny sonar, CHIRP i skanowanie boczne pokazują wodę inaczej, więc nie każdy tryb sprawdza się w tym samym łowisku.
- Na obraz wpływają warunki, zwłaszcza prędkość łodzi, pęcherze powietrza, montaż i głębokość.
- Echosonda pomaga podejmować lepsze decyzje, ale nie zastępuje obserwacji wody i doświadczenia.
Na czym polega pomiar pod wodą
W praktyce wszystko zaczyna się od krótkiego impulsu dźwiękowego wysyłanego przez przetwornik. Fala rozchodzi się w wodzie, odbija od dna, roślin, ławic ryb albo innych przeszkód i wraca do urządzenia. Echosonda mierzy czas tego powrotu, a potem przelicza go na odległość. W wodzie dźwięk porusza się znacznie szybciej niż w powietrzu, mniej więcej z prędkością 1500 m/s, więc urządzenie potrafi bardzo szybko określić głębokość i zmiany ukształtowania dna.
To właśnie dlatego sonar nie pokazuje „fotografii” w klasycznym sensie. On buduje obraz z wielu pomiarów, a ekran jest interpretacją odbić, siły sygnału i kolejnych impulsów. Twarde dno daje zwykle mocniejszy powrót, miękki muł słabszy, a roślinność często tworzy bardziej nieregularny zapis. Jeśli do tego dochodzi warstwa skoku termicznego, czyli thermocline, urządzenie może też pokazać strefę, w której zmienia się temperatura i która często ma znaczenie dla zachowania ryb.
Warto pamiętać, że fala nie biegnie jak cienka kreska, tylko w wiązce o określonym kącie. Im głębiej, tym większy obszar obejmuje stożek sygnału, więc odczyt z dna nie dotyczy jednego punktu, ale fragmentu akwenu pod łodzią. Kiedy to rozumiesz, łatwiej odróżnić rzeczywisty sygnał od zakłóceń i zrozumieć, po co w ogóle różne tryby pracy. Następny krok to już sam sprzęt, bo od jego budowy zależy, jak czysty będzie ten obraz.
Z czego składa się echosonda i dlaczego każdy element ma znaczenie
Najczęściej widzę ten sam błąd: ktoś patrzy głównie na ekran, a to przetwornik robi większość roboty. Jeśli ma zły montaż, pracuje w napowietrzonej wodzie albo nie pasuje do warunków łowiska, nawet drogi zestaw pokaże obraz pełen śmieci. Dlatego przed zakupem albo przed pierwszym wyjazdem warto znać rolę każdego elementu.
| Element | Co robi | Na co zwrócić uwagę |
|---|---|---|
| Przetwornik | Wysyła fale i odbiera echo | Najważniejszy komponent; liczy się sposób montażu, częstotliwość i zgodność z urządzeniem |
| Jednostka główna | Przetwarza dane i pokazuje obraz | Wydajność, czytelność ekranu, liczba trybów i prostota obsługi |
| Wyświetlacz | Prezentuje wynik pomiaru | Jasność w słońcu, rozdzielczość i wygoda pracy w rękawicach lub na łodzi |
| Zasilanie | Utrzymuje pracę systemu | Stabilne napięcie i odpowiednia pojemność akumulatora, zwłaszcza przy dłuższych wypadach |
| GPS i mapa | Łączy obraz sonaru z pozycją na wodzie | Przydatne, jeśli chcesz wracać do miejscówek i zapisywać punkty |
| Czujnik temperatury | Pokazuje temperaturę wody | Pomaga ocenić aktywność ryb i zmiany w warunkach łowiska |
Jeśli miałbym wskazać jeden element, który najczęściej decyduje o jakości całego zestawu, byłby to właśnie przetwornik. Reszta wpływa na wygodę, ale to on odpowiada za jakość sygnału, zasięg i stabilność odczytu. Gdy już wiadomo, skąd bierze się obraz, łatwiej przejść do tego, co właściwie na nim widać.

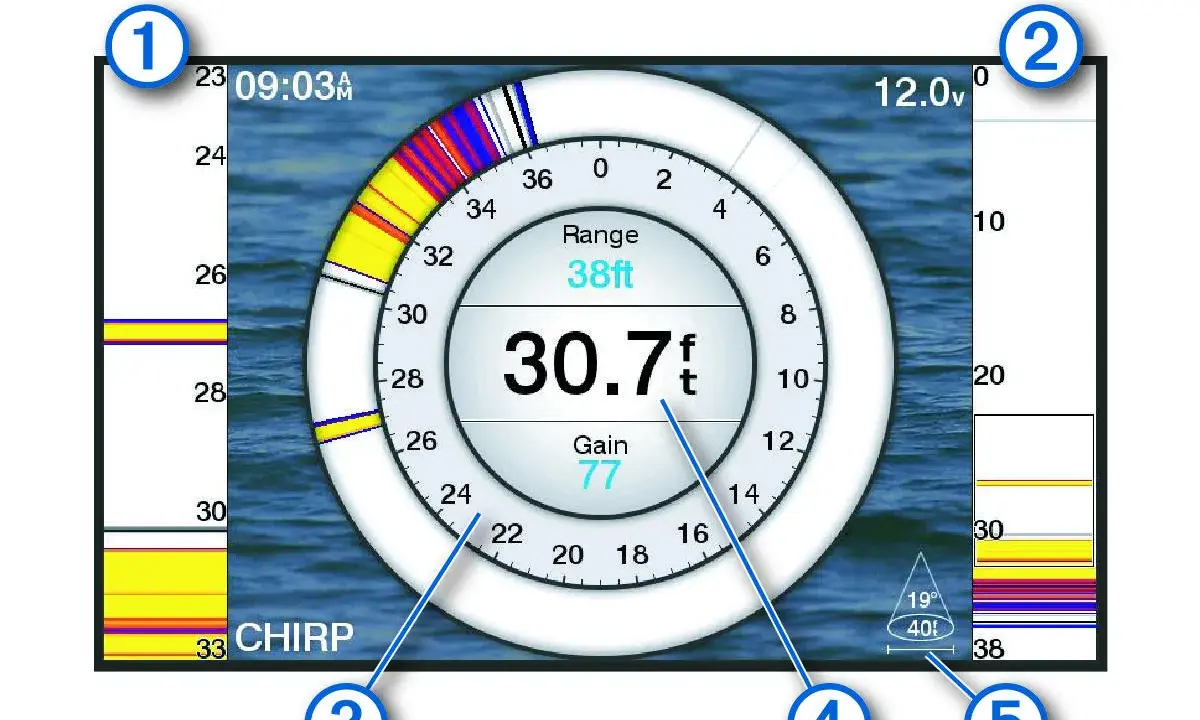

Jak czytać obraz z sonaru bez zgadywania
Obraz z echosondy najlepiej czytać spokojnie i warstwowo. Najpierw patrzę na dno, potem na strukturę, a dopiero później na wszystko, co może być rybą. Symbole ryb pomagają, ale nie traktowałbym ich jak wyroczni. Dużo pewniejszy jest surowy zapis łuków, cieni i zmian gęstości sygnału.
| Co widać | Co to zwykle oznacza | Na co uważać |
|---|---|---|
| Gruba, wyraźna linia dna | Twardsze podłoże lub mocniejszy powrót sygnału | Może też oznaczać ustawienia czułości zbyt wysokie |
| Cienka, słabsza linia | Miękkie dno, muł lub słabszy odczyt | Nie zawsze oznacza gorsze miejsce dla ryb |
| Łuk lub półłuk | Najczęściej pojedynczy obiekt, zwykle ryba | Kształt zależy od prędkości łodzi i czasu przebywania w stożku wiązki |
| Rozmyte plamy nad dnem | Roślinność, drobnica albo zakłócenia | Warto sprawdzić, czy to nie efekt zbyt dużej czułości |
| Pusty pas przy dnie | Strefa beztlenowa, twarda granica lub brak odbić | Nie mylić z błędem urządzenia bez dodatkowej analizy |
W praktyce najbardziej myli to, co wydaje się najbardziej oczywiste. Ikona ryby może oznaczać rybę, ale może też być tylko interpretacją urządzenia opartą na kształcie odbicia. Dlatego ja wolę najpierw spojrzeć na kontekst: głębokość, strukturę dna, roślinność, temperaturę i ruch łodzi. Dopiero z tych kilku elementów układa się sensowny obraz łowiska. Na tym tle jeszcze wyraźniej widać różnicę między trybami sonaru.
Który tryb sprawdza się w praktyce
Nie ma jednego trybu idealnego na wszystko. Na spokojnym jeziorze szukam czegoś innego niż na rzece z nurtem, a na łodzi potrzebuję jeszcze innej perspektywy niż z pontonu czy z brzegu. Z mojego doświadczenia wynika, że najlepiej rozumieć sonar nie jako jedno urządzenie, ale jako kilka sposobów patrzenia pod wodę.
| Tryb | Co pokazuje | Kiedy jest najlepszy | Ograniczenia |
|---|---|---|---|
| Tradycyjny 2D sonar | Dno, głębokość i odbicia obiektów w stożku wiązki | Do podstawowego rozpoznania łowiska i obserwacji ryb pod łodzią | Mniej szczegółów niż w trybach skanowania |
| CHIRP | Szerszy zakres odbić w jednym przebiegu częstotliwości | Gdy chcesz lepiej rozdzielić cele i uzyskać czystszy obraz | Nie każdy obiekt pokaże się równie dobrze w każdej wodzie |
| DownScan lub ClearVü | Bardziej obrazowy zapis tego, co jest pod łodzią | Do rozpoznawania struktury dna, kamieni, gałęzi i skupisk ryb | Węższe pole widzenia niż w klasycznym sonarze |
| SideScan lub SideVü | Obraz na boki od jednostki pływającej | Gdy chcesz szybko sprawdzić dużą powierzchnię i znaleźć strukturę | Wymaga wprawy w interpretacji i dobrego prowadzenia łodzi |
| Live sonar | Ruch obiektów niemal w czasie rzeczywistym | Do aktywnego śledzenia przynęty i reakcji ryb | Droższy i niepotrzebny każdemu wędkarzowi |
W polskich warunkach najczęściej sensowny punkt startu to dobry sonar 2D z CHIRP, a jeśli łowisz z łodzi i lubisz szukać struktury, przydaje się też skanowanie boczne. W sklepach w Polsce ceny prostych modeli zaczynają się od kilkuset złotych, a bardziej rozbudowane zestawy z GPS i lepszym obrazem potrafią kosztować kilka tysięcy. To ważne, bo czasem lepiej kupić prostszy, ale dobrze dobrany sprzęt niż dopłacać do funkcji, których i tak nie wykorzystasz. Nawet najlepszy tryb nie pomoże jednak wtedy, gdy odczyt psują warunki pracy urządzenia.
Co psuje odczyt częściej niż sam sprzęt
Najwięcej problemów z echosondą nie bierze się z awarii, tylko z warunków, w jakich pracuje. To dlatego dwa identyczne modele mogą pokazywać zupełnie różny obraz na dwóch łodziach. Jeśli ekran wygląda chaotycznie, nie zakładam od razu, że urządzenie jest słabe. Najpierw sprawdzam kilka rzeczy po kolei.
- Zbyt duża prędkość łodzi - sonar potrzebuje czasu, żeby zebrać czytelne odbicia. Im szybciej płyniesz, tym łatwiej o rozmazanie obrazu.
- Napowietrzona woda - śruby, kawitacja i fale potrafią wprowadzić do sygnału mnóstwo szumu.
- Zły montaż przetwornika - jeśli pracuje w miejscu, gdzie woda jest zaburzona, odczyt będzie niestabilny.
- Za wysoka czułość - wtedy ekran robi się pełen przypadkowych punktów i trudno wyłowić z niego sens.
- Nieodpowiednia częstotliwość - szeroka wiązka lepiej widzi większy obszar, ale może gubić szczegóły; węższa daje więcej precyzji, ale obejmuje mniejszy fragment dna.
- Bardzo płytka woda - przy małej głębokości odbicia od powierzchni i dna łatwo się mieszają, więc obraz bywa mniej stabilny.
- Gęsta roślinność lub muł - sygnał wraca słabiej i zaczyna wyglądać mniej czytelnie.
W praktyce częstotliwość ma ogromne znaczenie. Wyższe częstotliwości zwykle dają lepszą szczegółowość i węższą wiązkę, a niższe lepiej penetrują głębszą wodę i pokazują szerszy obszar. W tradycyjnych zestawach spotyka się m.in. 50, 77, 80 i 200 kHz, a w skanowaniu obrazowym także 455 i 800 kHz. Dla wędkarza oznacza to tyle, że wybór trybu powinien wynikać z głębokości, prędkości i tego, czego szuka na wodzie. Kiedy już to zrozumiesz, łatwiej przejść od samego oglądania obrazu do skutecznego używania urządzenia.
Jak korzystać z echosondy na łowisku, żeby miało to sens
Tu przydaje się prosta, powtarzalna rutyna. Ja zwykle zaczynam od szerokiego rozeznania terenu, a dopiero potem schodzę głębiej w szczegóły. Dzięki temu nie gubię czasu na analizowanie przypadkowych zakłóceń. Na wodzie bardziej niż efektowny ekran liczy się konsekwencja.
- Ustaw zakres głębokości tak, żeby widzieć dno czytelnie. Zbyt duży zakres spłaszcza obraz, a zbyt mały ucina ważny kontekst.
- Skoryguj czułość. Obraz ma być wystarczająco szczegółowy, ale nie „śnieżyć” od przypadkowych punktów.
- Najpierw szukaj struktury. Spady, górki, granice roślin, krawędzie rynien i twarde fragmenty dna często są ważniejsze niż sama ikonka ryby.
- Sprawdzaj, co dzieje się obok łodzi. Wiele ryb trzyma się nie w samym środku stożka, tylko przy krawędzi wiązki albo przy skanie bocznym.
- Porównuj odczyt z rzeczywistością. Jeśli widzisz obiecujące miejsce, potwierdź je rzutem, a nie tylko patrzeniem w ekran.
- Zapisuj punkty. W praktyce powrót do sprawdzonej miejscówki daje większą wartość niż jednorazowy błysk dobrego odczytu.
Na jeziorze szczególnie szukam przejść między twardym a miękkim dnem, końców roślin i nagłych zmian głębokości. Na rzece bardziej zwracam uwagę na rynnę, krawędź nurtu i miejsca, gdzie ryba może oszczędzać energię. To właśnie tam echosonda ma sens największy: nie jako zabawka do oglądania „czy coś pływa”, tylko jako narzędzie do zawężania obszaru poszukiwań. Zostaje jeszcze jedno ważne doprecyzowanie, bo nawet dobry sonar ma swoje granice.
Kiedy sonar pomaga, a kiedy tylko przeszkadza
Echosonda jest bardzo dobra w pokazywaniu warunków pod wodą, ale nie czyta intencji ryb. Nie powie Ci, czy ryba żeruje, czy tylko stoi. Nie zastąpi też znajomości presji wędkarskiej, pogody, kierunku wiatru i pory dnia. Dlatego traktuję ją jako narzędzie wspierające decyzję, a nie decyzję samą w sobie.
Najbardziej pomaga wtedy, gdy chcesz szybko ocenić nowy zbiornik, znaleźć strukturę albo wrócić do już znalezionej miejscówki. Zaczyna przeszkadzać wtedy, gdy próbujesz odczytywać każdy piksel jak pewnik albo zbyt mocno przywiązujesz się do jednego ustawienia. W praktyce liczy się elastyczność: inny zakres, inna czułość, inny tryb i czasem po prostu trochę cierpliwości. Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby prosta: nie kupuj echosondy po liczbie funkcji, tylko po tym, czy potrafisz z niej realnie skorzystać na swoich wodach. Wtedy sonar przestaje być efektownym dodatkiem, a staje się naprawdę użytecznym elementem zestawu wędkarskiego.
